1. SIEMENS 81OT/M系統有哪些功能和特點?
? SIEMENS 810T/M系統是德國SIEMENS公司20世紀80年代中期推出的中檔數控系統。其后的十幾年中SIEMENS公司相繼推出的SIEMENS 81OT/M系列產品有GA1, GA2, GA3三種型號。由于系統功能強，使用方便，硬件采用模塊化結構，系統便于維修，并且體積小，整體體積僅相當于放一臺14英寸電視機。因此，SIEMENS 81OT/M系統得到了廣泛應用。

SIEMENS 810T/M系統按功能分又可分為車床使用的SIEMENS 810T系統;為銑床及加工中使用的西SIEMENS 810M系統:為磨床使用的SIEMENS 810G系統以及為沖床使用的SIEMENS 810N系統。

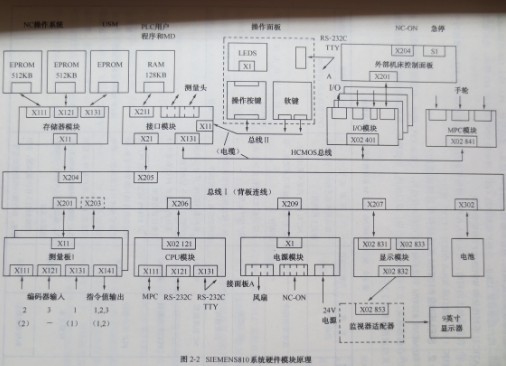

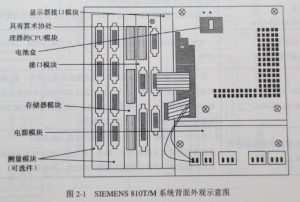

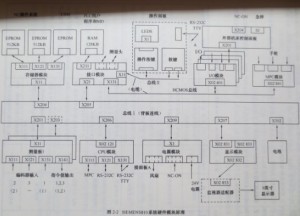

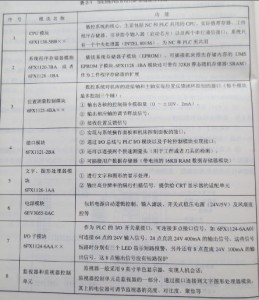

?SIEMENS 810T/M系統的硬件結構緊湊，整體體積僅相當于放一臺14英寸電視機。圖2-1為系統背面示意圖，主要部件原理框圖如圖2-2所示。

SIEMENS 810T/M系統具有如下特點:
?①主CPU采用80186通道式結構的CNC裝置，有主通道和輔助通道，兩個通道以同一方式工作，通道由PLC控制同步。
②可控制2~5個坐標軸，實現三軸插補聯動。基本插補功能:任意二坐標的直線和圓弧插補，任意三坐標的螺旋線插補，三坐標直線插補。插補范圍為±99m。

③可通過屏幕對話、圖形功能、5個軟鍵和軟鍵菜單進行操作和加工程序編制，還可以用圖形模擬來調試程序，直接在數控系統上完成全部加工程序的編制，可采用極坐標編程、圓弧半徑直接編程以及輪廓描述編程(藍圖編程)。

④診斷功能完善。系統有內部安全監控、輪廓監控、主軸監控和接口診斷等。在屏幕上除了顯示數據外，還顯示系統報警、PLC報警和PLC操作信息，以及PLC 1/O、標志位等的實時狀態。

?⑤采用系統集成式PLC,沒有單獨PLC的CPU模塊，系統簡化。PLC最大128點輸入/64點輸出，用戶程序容量12KB,小型擴展控制箱(EU)可安裝SINUMERIK I/O模板，也可選用SIMATIC U系列棋塊和WF7251WF726定位模塊。

? ⑥在自動加工的同時.可以輸入程序以縮短停機時間。數據和程序的I/O可通過兩個RS-232C (V24)接口或2OmA電流環(TTy)接口。

??
